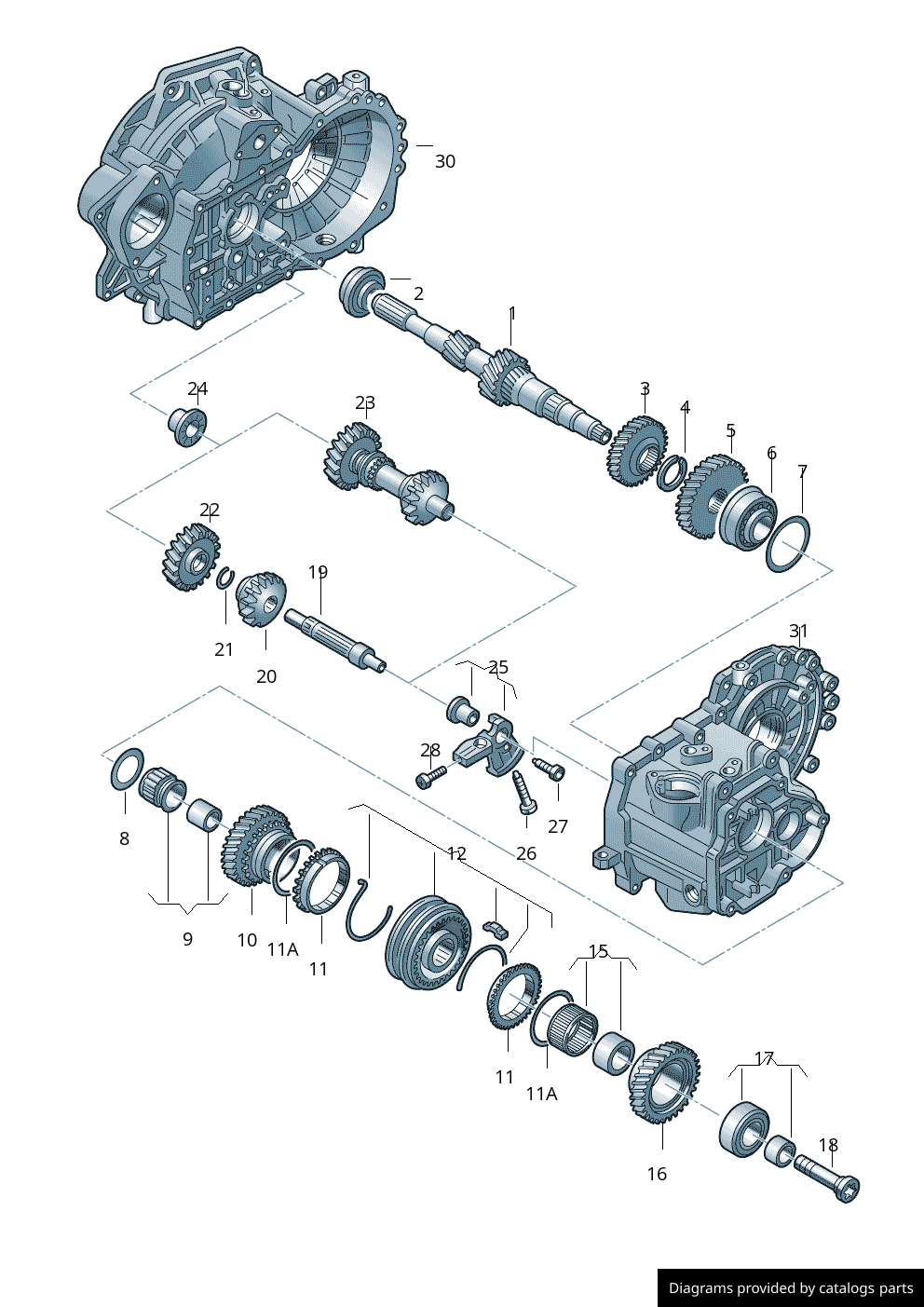

* Vous pouvez appuyer sur le numéro de la pièce pour l'afficher sur le diagramme. Et inversement.
| Non | Code de la pièce | Titre | Note | QNT | Modèle | Prix |
|---|---|---|---|---|---|---|
| arbres et pignons Arbre primaire p. boite mecanique 6 vit. |
MQ250 | QSZ,QXH,QXG, RSV,RSW |
- | |||
| 1 | 02S311103E | Arbre primaire | Z=9+17 | 1 | From ... | |
| 2 | 085311123N | Roulement a galets coniques | 22X45X16,6 | 1 | From ... | |
| 3 | 02A311285BA | pignon | 3e vit. Z=25 |
1 | From ... | |
| 4 | 02A311321 | Anneau de surete | 30,8X2,5 | 1 | From ... | |
| 5 | 02A311351AQ | pignon | 4e vit. Z=34 |
1 | From ... | |
| 6 | 02A311123E | Roulement a galets coniques | 30X68,5X17,2 | 1 | From ... | |
| 7 | 02A398140 | 1 jeu rondelles de reglage | 0,65-1,27 | 1 | From ... | |
| 8 | 02A311155A | rondelle d'appui | 9,2X49X2,5 | 1 | From ... | |
| 9 | 02A311115E | roulement a aiguilles | 29X40X24 | 1 | - | |
| 10 | 02S311158AB | pignon baladeur | 5e vit. Z=42 |
1 | From ... | |
| 11 | 02M311295E | bague de synchronisation | 5e/6e vit. | 2 | QSZ | From ... |
| 11 | 02S311295B | bague de synchronisation | 5e/6e vit. | 2 | QXH,QXG,RSV, RSW |
From ... |
| 11 | 02J311387B | Rondelle-ressort Well | 5e/6e vit. | 2 | From ... | |
| 12 | 02S311241C | moyeu de synchroniseur avec baladeur D >> - 31.10.2016 |
5e/6e vit. | 1 | QSZ | From ... |
| 12 | 02S311241F | moyeu de synchroniseur avec baladeur D - 01.11.2016>> |
5e/6e vit. | 1 | QSZ | From ... |
| 12 | 02S311241E | moyeu de synchroniseur avec baladeur |
5e/6e vit. | 1 | QXH,QXG | - |
| 12 | 02S311241F | moyeu de synchroniseur avec baladeur |
5e/6e vit. | 1 | RSV,RSW | From ... |
| 15 | 02S311228C | roulement a aiguilles | 26X40X24 | 1 | From ... | |
| 16 | 02S311158AC | pignon baladeur | 6e vit. Z=45 |
1 | From ... | |
| 17 | 02S311375E | douille de roulement | 25X47X21 | 1 | From ... | |
| 18 | WHT002211 | Vis à tête plate à denture intérieure, autobloquante |
M10X1X35 | 1 | From ... | |
| 19 | 0A4311515 | arbre de marche ar | 1 | From ... | ||
| 20 | 02A311531Q | pignon baladeur p. marche ar | Z=20 | 1 | From ... | |
| 21 | N 90982401 | segment arretoir | 20 | 1 | From ... | |
| 22 | 0A4311507 | pignon intermediaire D >> - 31.03.2017 |
Z=18 retour |
1 | From ... | |
| 22 | 0A4311509 | axe p.pignon renvoi marche ar D - 01.04.2017>> |
Z=18 retour |
1 | From ... | |
| 23 | axe p.pignon renvoi marche ar pas pour ce modele |
- | ||||
| 24 | 02A311523B | Douille d'aiguille | 15X21X18 | 1 | From ... | |
| 25 | 0A4311514A | appui arbre de marche ar |
1 | - | ||
| 26 | N 90462503 | Vis ronde bombee six pans int. | M8X32 | 1 | From ... | |
| 27 | N 90536201 | Vis à tête cylindrique Torx |
M8X26 | 1 | From ... | |
| 28 | N 90950603 | Vis a tete cylindrique avec empr. polygonale |
M8X38 | 1 | From ... | |
| 30 | carter d'embrayage voir table illust.,pos.: |
301-030,1 |
- | |||
| 31 | Carter de boite de vitesses voir table illust.,pos.: |
301-030,11 |
- |
