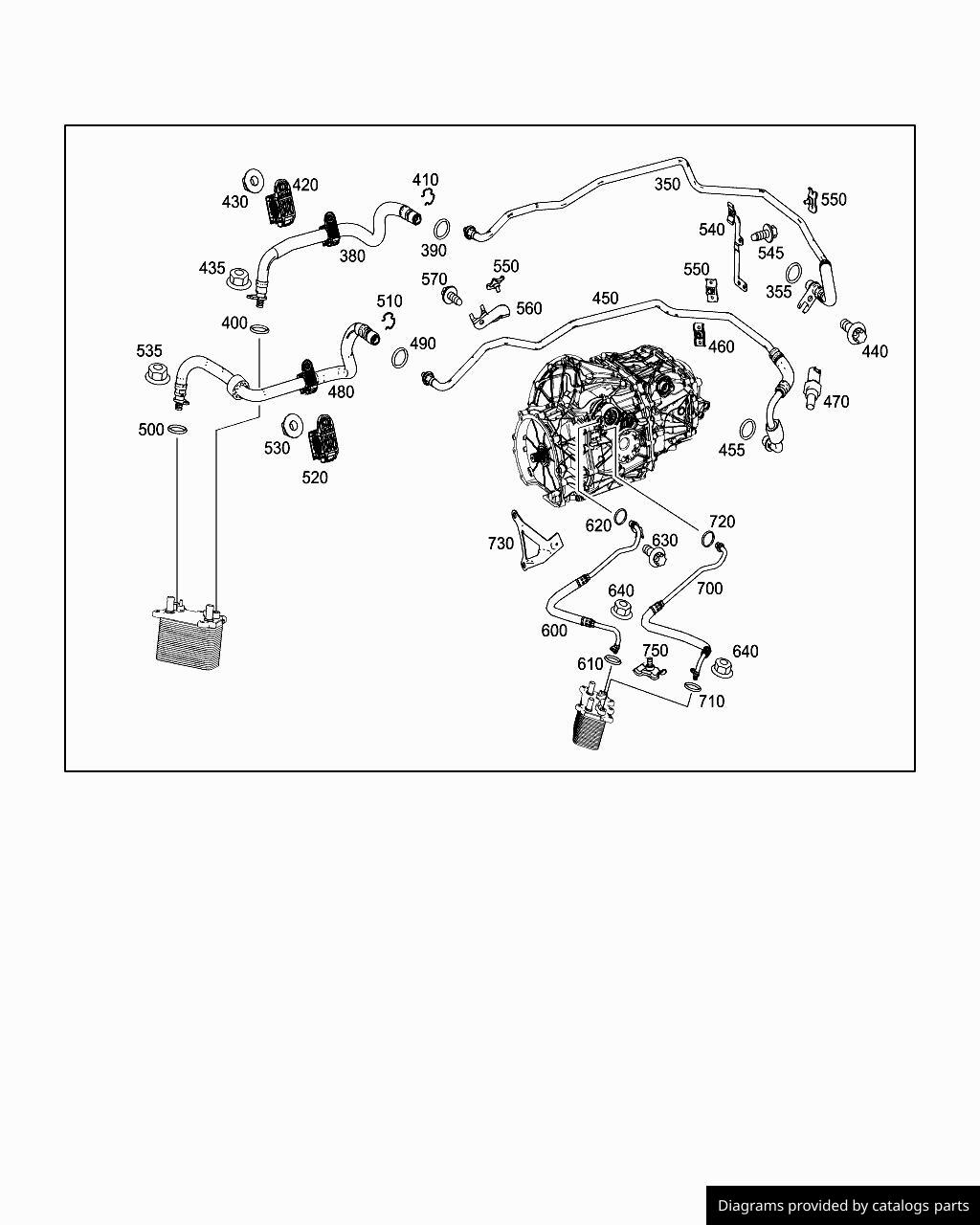

COUPE
M: 178980
GA: 700402
* Vous pouvez appuyer sur le numéro de la pièce pour l'afficher sur le diagramme. Et inversement.
* This diagram contains multiple images
| Non | Code de la pièce | Titre | QNT | Prix |
|---|---|---|---|---|
| 010 |
Replaced by:
|
Pompe Eau Refroidissement
Jusqu'au numéro d'identification:: A , to date: 30/04/2016
L'ANCIENNE PIECE NE DOIT PLUS ETRE MONTEE
|
1 | From ... |
| 010 |
Replaced by:
|
Pompe A Liq De Refroid.
EPUISER ANCIENNE REFERENCE JUSQU'AU NO D'IDENT
Jusqu'au numéro d'identification:: A , to date: 30/04/2016
|
1 | From ... |
| 010 |
Replaced by:
|
Pompe A Liq De Refroid.
|
1 | From ... |
| 010 |
Pompe A Liq De Refroid.
CET ENSEMBLE EST SEULEMENT/OU EGALEMENT LIVRE EN ECHANGE STANDARD
|
1 | From ... | |
| 015 |
Replaced by:
|
Etrier De Retenue
Pompe A Eau Sur Support PIECE RELATIVE A LA SECURITE ANTIVOL
|
1 | From ... |
| 015 |
Etrier De Retenue
Pompe A Eau Sur Support
|
1 | From ... | |
| 020 |
Ecrou Hexagonal
Etrier Sur Support
M6 |
1 | - | |
| 025 |
Support
Pour Pompe A Eau Et Vanne Arret
|
1 | From ... | |
| 030 |
Vis Tete Bombee Six Pans
Support Sur Longeron Droit
M6X12 |
3 | - | |
| 035 |
Ecrou Hexagonal
Soupape De Barrage Sur Support
M6 |
2 | - | |
| 040 |
Vanne De Barrage
|
1 | From ... | |
| 045 |
Conduite De Liquide
Vanne Arret Vers Refroidisseur Huile Droit
|
1 | From ... | |
| 050 |
Ecrou Hexagonal
Conduite De Retour Sur Dessous De Caisse
M6 |
4 | - | |
| 055 |
Conduite D'arrivee
Pompe A Eau Vers Point De Separation
|
1 | From ... | |
| 060 |
Ecrou Hexagonal
Conduite Arrivee Sur Dessous De Caisse
M6 |
4 | - | |
| 065 |
Radiateur D'huile
A Gauche
|
1 | From ... | |
| 070 |
Ecrou Hexagonal
Refroidisseur Huile Gauche Sur Support
M6 |
4 | - | |
| 075 |
Support
Refroidisseur D'huile,A Gauche
|
1 | From ... | |
| 080 |
Butee
Support Sur Supports, Gauche Et Droit
|
4 | From ... | |
| 085 |
Ecrou Hexagonal
Support Sur Supports, Gauche Et Droit
M6 |
8 | - | |
| 090 |
Support
A Droite
|
1 | From ... | |
| 095 |
Support
A Gauche
|
1 | From ... | |
| 100 |
Ecrou Hexagonal
Fixation De Support A Gauche Et A Droite
M6 |
4 | - | |
| 105 |
Radiateur D'huile
A Droite
|
1 | From ... | |
| 110 |
Ecrou Hexagonal
Refroidisseur Droit Sur Support
M6 |
4 | - | |
| 115 |
Support
Refroidisseur D'huile,A Droite
|
1 | From ... | |
| 120 |
Butee
Support Sur Supports, Gauche Et Droit
|
4 | From ... | |
| 125 |
Ecrou Hexagonal
Support Sur Supports, Gauche Et Droit
M6 |
8 | - | |
| 130 |
Support
A Droite
|
1 | From ... | |
| 135 |
Support
A Gauche
|
1 | From ... | |
| 140 |
Ecrou Hexagonal
Fixation De Support A Gauche Et A Droite
M6 |
4 | - | |
| 145 |
Conduite D'eau Refroid.
Du Refroidisseur Huile Au Point De Separation
|
1 | From ... | |
| 150 |
Ecrou Hexagonal
Conduite Eau De Refroidissement Sur Caisse Nue
M6 |
2 | - | |
| 155 |
Support De Cable
Fixation Conduite Eau De Refroidissement
|
1 | From ... | |
| 160 |
Support
Fixation Conduite Eau De Refroidissement
|
2 | From ... | |
| 165 |
Conduite Flexible
Du Point De Separation Au Refroidisseur Huile Gauche
|
1 | From ... | |
| 170 |
Ecrou Hexagonal
Fixation Flexible Sur Traverse
M6 |
2 | - | |
| 175 |
Pompe A Liq De Refroid.
CET ENSEMBLE EST SEULEMENT/OU EGALEMENT LIVRE EN ECHANGE STANDARD
|
1 | From ... | |
| 180 |
Replaced by:
|
Etrier De Retenue
Pompe A Eau Sur Support PIECE RELATIVE A LA SECURITE ANTIVOL
|
1 | From ... |
| 180 |
Etrier De Retenue
Pompe A Eau Sur Support
|
1 | From ... | |
| 185 |
Ecrou Hexagonal
Etrier Sur Support
M6 |
1 | - | |
| 190 |
Support
Pour Pompe A Eau Et Vanne Arret
|
1 | From ... | |
| 195 |
Vis Tete Bombee Six Pans
Support Sur Longeron Droit
M6X12 |
3 | - | |
| 200 |
Ecrou Hexagonal
Soupape De Barrage Sur Support
M6 |
2 | - | |
| 205 |
Vanne De Barrage
Jusqu'au numéro d'identification:: A , to date: 31/01/2018
|
1 | From ... | |
| 205 |
Vanne De Barrage
A partir du numéro d'identification:: A , from date: 31/01/2018
|
1 | From ... | |
| 210 |
Conduite De Liquide
Vanne Arret Vers Refroidisseur Huile Droit
|
1 | From ... | |
| 215 |
Ecrou Hexagonal
Conduite De Retour Sur Dessous De Caisse
M6 |
4 | - | |
| 220 |
Conduite D'arrivee
Pompe A Eau Vers Point De Separation
|
1 | From ... | |
| 225 |
Ecrou Hexagonal
Conduite Arrivee Sur Dessous De Caisse
M6 |
4 | - | |
| 230 |
Radiateur D'huile
A Gauche
|
1 | From ... | |
| 235 |
Ecrou Hexagonal
Refroidisseur Huile Gauche Sur Support
M6 |
4 | - | |
| 240 |
Support
Refroidisseur D'huile,A Gauche
|
1 | From ... | |
| 245 |
Butee
Support Sur Supports, Gauche Et Droit
|
4 | From ... | |
| 250 |
Ecrou Hexagonal
Support Sur Supports, Gauche Et Droit
M6 |
8 | - | |
| 255 |
Support
A Droite
|
1 | From ... | |
| 260 |
Support
A Gauche
|
1 | From ... | |
| 265 |
Ecrou Hexagonal
Fixation De Support A Gauche Et A Droite
M6 |
4 | - | |
| 270 |
Radiateur D'huile
A Droite
|
1 | From ... | |
| 275 |
Support
Refroidisseur D'huile,A Droite
|
1 | From ... | |
| 280 |
Ecrou Hexagonal
Refroidisseur Droit Sur Support
M6 |
3 | - | |
| 285 |
Butee
Support Sur Supports, Gauche Et Droit
|
4 | From ... | |
| 290 |
Ecrou Hexagonal
Support Sur Supports, Gauche Et Droit
M6 |
8 | - | |
| 295 |
Support
A Droite
|
1 | From ... | |
| 300 |
Support
A Gauche
|
1 | From ... | |
| 305 |
Ecrou Hexagonal
Fixation De Support A Gauche Et A Droite
M6 |
4 | - | |
| 310 |
Vis Tete Bombee Six Pans
Fixation Radiateur Huile
M6X12 |
3 | - | |
| 315 |
Conduite De Liquide
Du Refroidisseur Huile Au Point De Separation
|
1 | From ... | |
| 320 |
Valve
|
1 | From ... | |
| 325 |
Couvercle
|
1 | From ... | |
| 330 |
Ecrou Hexagonal
Conduite Eau De Refroidissement Sur Caisse Nue
M6 |
2 | - | |
| 335 |
Support De Cable
Fixation Conduite Eau De Refroidissement
|
1 | From ... | |
| 338 |
Support
Fixation Conduite Eau De Refroidissement
|
2 | From ... | |
| 340 |
Conduite De Liquide
Du Point De Separation Au Refroidisseur Huile Gauche
|
1 | From ... | |
| 345 |
Bague D'ecartement
|
1 | From ... | |
| 348 |
Ecrou Hexagonal
Fixation Flexible Sur Traverse
M6 |
2 | - | |
| 350 |
Conduite D'huile
Canalisation De Arrivee
|
1 | From ... | |
| 355 |
Joint Torique
Arrivee Sur Boite De Vitesses
|
1 | From ... | |
| 380 |
Conduite D'huile
Amenee Sur Radiateur
|
1 | From ... | |
| 380 |
Conduite D'huile
Amenee Sur Radiateur
|
1 | From ... | |
| 390 |
Joint Torique
Conduite Arrivee Sur Bloc De Connexion
9.25X1.78 |
1 | From ... | |
| 400 |
Joint Torique
Conduite D'amenee Sur Radiateur
9.70X1.50;00149 |
2 | - | |
| 410 |
Ressort A Cran D'arret
Conduite Arrivee Sur Bloc De Connexion
|
1 | From ... | |
| 420 |
Fixation De Ligne
Fixation De Conduite
|
2 | From ... | |
| 430 |
Ecrou Hexagonal
Conduite Huile Sur Caisse Nue
M6 |
2 | - | |
| 435 |
Ecrou Hexagonal
Conduite D'amenee Sur Radiateur
M6 |
1 | - | |
| 440 |
Replaced by:
|
Vis Tete Bombee Six Pans
Conduites D'huile Sur Boite De Vitesses
M8X20 |
1 | - |
| 440 |
Vis Tete Bombee Six Pans
Conduites D'huile Sur Boite De Vitesses
M8X20 |
1 | - | |
| 450 |
Conduite D'huile
Conduite De Retour
|
1 | From ... | |
| 455 |
Joint Torique
Retour Sur Boite De Vitesses
|
1 | From ... | |
| 460 |
Collier De Fixation
Fixation Cables
|
1 | From ... | |
| 470 |
Capteur De Temperature
|
1 | From ... | |
| 480 |
Conduite D'huile
Canalisation De Retour Sur Radiateur
|
1 | From ... | |
| 480 |
Conduite D'huile
Canalisation De Retour Sur Radiateur
|
1 | From ... | |
| 490 |
Joint Torique
Conduite De Retour Sur Point De Separation
9.25X1.78 |
1 | From ... | |
| 500 |
Joint Torique
Canalisation De Retour Sur Radiateur
9.70X1.50 |
2 | - | |
| 510 |
Ressort A Cran D'arret
Conduite De Retour Sur Point De Separation
|
1 | From ... | |
| 520 |
Fixation De Ligne
Fixation De Conduite
|
2 | From ... | |
| 530 |
Ecrou Hexagonal
Conduite Huile Sur Caisse Nue
M6 |
2 | - | |
| 535 |
Ecrou Hexagonal
Canalisation De Retour Sur Radiateur
M6 |
1 | - | |
| 540 |
Support
Fixation De Conduite
|
1 | From ... | |
| 545 |
Vis Tete Bombee Six Pans
Support Sur Boite De Vitesses
M6X12 |
2 | - | |
| 550 |
Collier De Fixation
Fixation De Conduite
|
3 | From ... | |
| 560 |
Support
Canalisation Sur Boite De Vitesses
|
1 | From ... | |
| 560 |
Support
Canalisation Sur Boite De Vitesses
|
1 | From ... | |
| 570 |
Vis Tete Bombee Six Pans
Support Sur Boite De Vitesses
M6X12 |
1 | - | |
| 570 |
Vis Tete Bombee Six Pans
Support Sur Boite De Vitesses
M6X12 |
1 | - | |
| 600 |
Conduite D'huile
Retour
|
1 | From ... | |
| 610 |
Joint Torique
Conduite D'huile Sur Radiateur
9.70X1.50 |
2 | From ... | |
| 610 |
Joint Torique
Conduite D'huile Sur Radiateur
9.70X1.50 |
2 | - | |
| 620 |
Joint Torique
Conduite D'huile Sur Boite De Vitesses
16,35X2,20 |
1 | From ... | |
| 630 |
Replaced by:
|
Vis Tete Bombee Six Pans
Conduites D'huile Sur Boite De Vitesses
M8X20 |
1 | - |
| 630 |
Vis Tete Bombee Six Pans
Conduites D'huile Sur Boite De Vitesses
M8X20 |
1 | - | |
| 640 |
Ecrou Hexagonal
Canalisation De Retour Sur Refroidisseur D'huile
M6 |
1 | - | |
| 640 |
Ecrou Hexagonal
Canalisation D'arrivee Sur Refroidisseur D'huile
M6 |
1 | - | |
| 700 |
Conduite D'huile
Conduite D'amenee
|
1 | From ... | |
| 710 |
Joint Torique
Conduite D'huile Sur Radiateur
9.70X1.50 |
2 | From ... | |
| 710 |
Joint Torique
Conduite D'huile Sur Radiateur
9.70X1.50 |
2 | - | |
| 720 |
Joint Torique
Conduite D'huile Sur Boite De Vitesses
16,35X2,20 |
1 | From ... | |
| 730 |
Support
Conduite Huile Sur Caisse Nue
|
1 | From ... | |
| 750 |
Collier De Fixation
Conduite D'huile Sur Support
|
1 | From ... |
