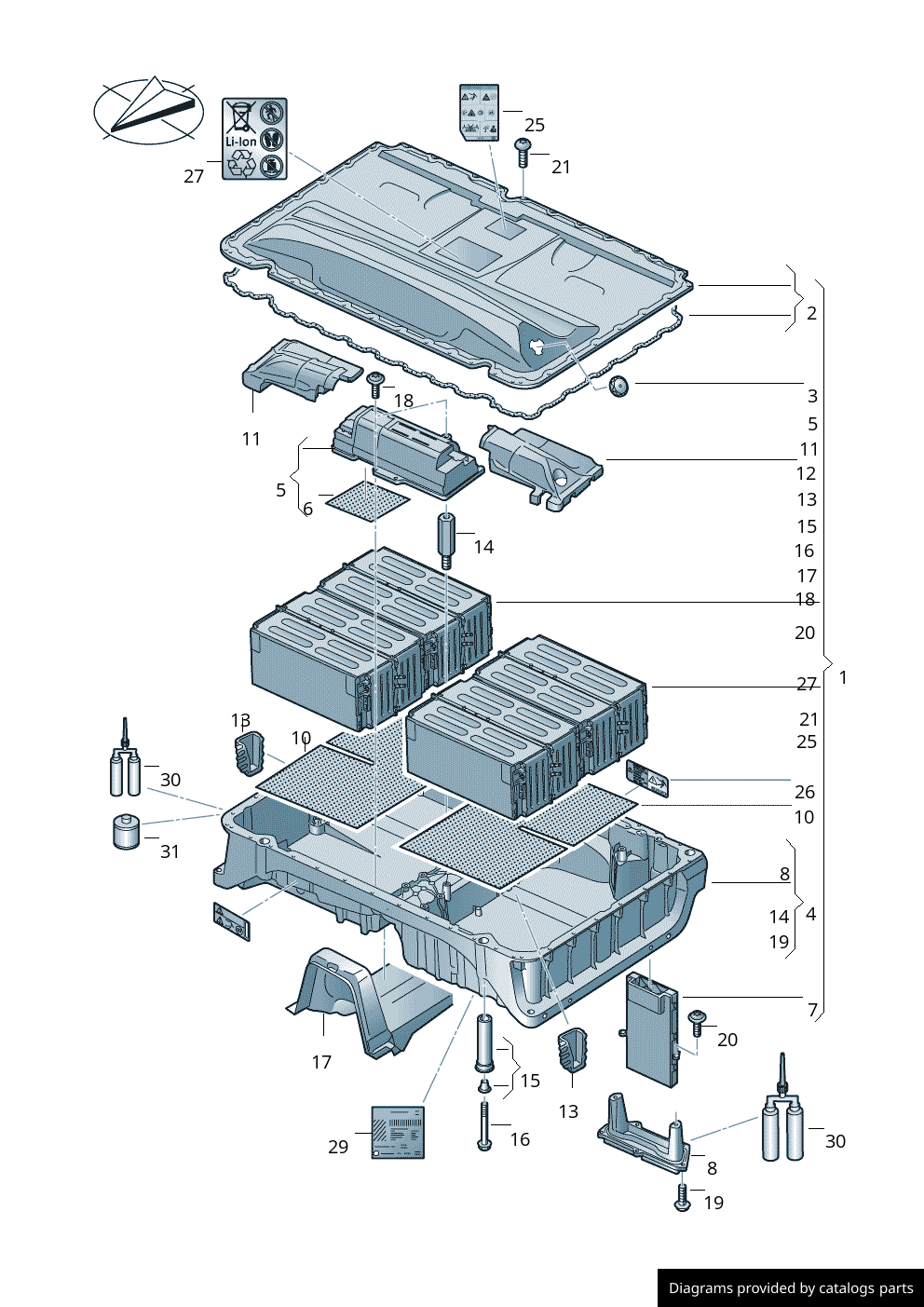

* Vous pouvez appuyer sur le numéro de la pièce pour l'afficher sur le diagramme. Et inversement.
| Non | Code de la pièce | Titre | Note | QNT | Modèle | Prix |
|---|---|---|---|---|---|---|
| Batterie haut voltage | PR-B1P | - | ||||
| 1 | 3Q0915590K | Batterie haut voltage utiliser selon besoin: |
N 912 337 01 |
1 5 |
From ... | |
| 2 | 3Q0804841E | Partie sup. boitier batterie utiliser en meme temps: |
12E 010 006 Q 1EA 010 505 3Q0 915 754 A N 106 768 01 D 469 101 A3 D 009 401 04 |
1 1 1 1 39 1 1 |
From ... | |
| 3 | 3Q0915754A | Soupape de surpression | 1 | From ... | ||
| 4 | 3Q0804842F | Partie inf. boitier batterie D >> - 07.11.2016 utiliser en meme temps: observer fiche technique OT: |
3Q0 915 820 3Q0 971 221 AF N 912 337 01 3Q0 000 279 A (9-164) |
1 5 1 1 |
- | |
| 4 | 3Q0804842F | Partie inf. boitier batterie D - 07.11.2016>> utiliser en meme temps: observer fiche technique OT: |
3Q0 915 820 N 912 337 01 3Q0 000 279 A (9-164) |
1 5 5 1 |
- | |
| 4 | 3Q0998844D | Kit réparation pour logement de batterie tenir compte action s.a.v. : non contenu: utiliser en meme temps: utiliser selon besoin: |
93F9 3Q0 801 841 E 3Q0 971 221 M D 469 101 A3 D 009 401 04 G 052 215 A2 G 013 A8J M1 5Q0 201 449 AE 6R0 611 797 D 5Q0 825 755 D N 911 664 01 3G0 998 152 B |
1 1 1 1 1 3 3 2 2 1 3 1 |
From ... | |
| 4 | 3Q0998844C | Kit réparation pour logement de batterie D - 07.11.2016>> tenir compte action s.a.v. : utiliser en meme temps: utiliser selon besoin: |
93F9 D 469 101 A3 D 009 401 04 G 052 150 A2 G 013 A8J M1 5Q0 201 449 AE 6R0 611 797 D 5Q0 825 755 D N 911 664 01 3G0 998 152 B 3Q0 971 221 AF N 911 823 02 WHT 007 699 3Q0 915 506 A N 912 538 02 WHT 003 395 N 907 378 04 |
1 1 1 1 3 2 2 1 3 1 1 1 4 4 4 2 8 |
From ... | |
| 5 | 3Q0915250F | Unite de commande pour boite de jonction batterie utiliser selon besoin: |
E-BOX 3Q0 907 352 F |
1 2 |
From ... | |
| 6 | 3Q0907352F | Panneau isolant | 2 | From ... | ||
| 7 | 3Q0915227P | Calculateur pour surveillance de batterie utiliser en meme temps: |
BMC D 469 101 A3 |
1 1 |
From ... | |
| 8 | 3Q0915442T | couvercle Calculateur pour surveillance de batterie utiliser en meme temps: |
D 469 101 A3 |
1 1 |
From ... | |
| 10 | 3Q0907352 | Panneau isolant | 2 | From ... | ||
| 11 | 3Q0915323H | logement | droite | 1 | From ... | |
| 12 | 3Q0915323G | logement | gauche | 1 | From ... | |
| 13 | 3Q0911457A | Piece de guidage | ext. noir |
4 | From ... | |
| 13 | 3Q0911457B | Piece de guidage a utiliser p.: |
int. blanc 3Q0 915 590 F |
4 | From ... | |
| 14 | 3Q0915155 | Adaptateur Unite de commande pour boite de jonction batterie |
1 | From ... | ||
| 15 | 3Q0915820 | douille Partie inf. boitier batterie |
5 | From ... | ||
| 16 | N 91233701 | Vis hexagonales a bride (combi) |
M10X150 | 5 | From ... | |
| 17 | Tôle calorifuge voir table illust.,pos.: |
825-020,18 |
1 | - | ||
| 18 | N 91055301 | vis Torx à tête plate |
M6X42 | 3 | From ... | |
| 19 | N 10788102 | vis Torx à tête plate |
M4X14 | 5 | From ... | |
| 20 | N 10788102 | vis Torx à tête plate |
M4X14 | 2 | From ... | |
| 21 | N 10676801 | Vis ronde bombee six pans int. | M5X25 | 39 | From ... | |
| 25 | 12E010006Q | Signal de danger Batterie haut voltage |
1 | From ... | ||
| 26 | 12E010001B | Plaque indicatrice | 2 | From ... | ||
| 27 | 1EA010505 | Signal de danger | 1 | From ... | ||
| 29 | 3Q0000279A | Plaque du constructeur Batterie haut voltage observer fiche technique OT: |
(9-164) |
1 | From ... | |
| 30 | D 469101A3 | Masse collante/d'etancheite | 310ml | 1 | From ... | |
| 31 | D 00940104 | solvant | 250ml | 1 | From ... |
